Digitalización de patrones

1.1               Digitalización de patrones

1.1.1        Operaciones preliminares

Calibrar el tablero

Calibrar el tablero es establecer una correspondencia entre las medidas tomadas en el tablero y las medidas en AutoCAD. Es obvio que es una operación fundamental para "copiar" los patrones manuales y que el patrón resultante tenga las dimensiones exactas.

Antes de calibrar el tablero digitalizador por primera vez, es necesario haberlo configurado como se indica en el apartado 1.2.2., y tener marcadas sobre el mismo las esquinas inferior izquierda y superior derecha del área de designación.

A continuación, se describe el procedimiento para calibrar un tablero, suponiendo que tiene un área activa de 121,9 x 91,4 cm.

1.

En primer lugar, deberá calcular las dimensiones del área de designación. Teniendo en cuenta que las plantillas de menú de tablero de Patroneo miden 2 cm de ancho, y la disposición de las mismas mostrada en la Figura 1.1, el área de designación medirá:             Ancho: 121,9 cm - 4 cm = 117,9 cm             Altura: 91,4 cm - 2 cm = 89,4 cm

2.

En el menú Herr. elija el comando Tablero 4Calibrar. En la línea de comandos se irán mostrando las siguientes solicitudes: Digitalizar punto #1: sobre el tablero, indique con el cursor la esquina inferior izquierda del área de designación Indique coordenadas para punto #1: 0,0 Digitalizar punto #2: sobre el tablero, indique con el cursor la esquina superior derecha del área de designación Indique coordenadas para punto #2: 117.9,89.4 Digitalizar punto #3 (o INTRO para terminar):pulse INTRO Observe que al introducir las coordenadas, debe utilizar el punto como separador decimal, y la coma para separar las coordenadas.



Calibrado automático

El calibrado del tablero se pierde cuando cierra el dibujo para el que se calibró, por lo que en principio, sería necesario calibrarlo de nuevo cada vez que se inicie AutoCAD o un nuevo dibujo.

Para evitar esto, Patroneo proporciona un comando para almacenar el calibrado y poder recuperarlo automáticamente cada vez que sea necesario.

1.	Calibre el tablero según el procedimiento indicado en el apartado anterior.
2.	En la línea de comandos, introduzca el comando TA_AUTOTAB y responda a las solicitudes como se indica a continuación.             Ancho del área de designación del tablero (cm): 117.9             Altura del área de designación del tablero (cm): 89.4

Una vez realizada esta operación, podrá calibrar el tablero simplemente activando el comando Calibrar del menú de tablero.

Preparación de los patrones

Antes de digitalizar, deberá fijar convenientemente los patrones al tablero. Para ello se deberá tener en cuenta los siguiente:

·        El patrón deberá estar dentro del área de designación del tablero. Si no cupiese, deberá digitalizarlo en dos o más partes.

·         Puede orientar el patrón como mejor convenga para digitalizarlo, aunque dicha orientación no sea la que luego vaya a utilizar para escalarlo o realizar otras operaciones. Después de digitalizar el patrón podrá rotarlo hasta situarlo en la orientación más conveniente.

·    Fije los patrones mediante cinta adhesiva u otro sistema que impida que se muevan mientras los digitalice.



Una vez fijado el patrón, conviene que estudie el mismo a fin de determinar que partes del contorno va a considerar como rectas y cuales como curvas, y que puntos de escalado va a necesitar para escalarlo posteriormente. Si es necesario, haga marcas o anotaciones en el patrón antes de digitalizarlo.

Zoom tablero

Antes de digitalizar, active el comando Zoom tablero en el menú de tablero. De este modo, establecerá una vista en el área de dibujo de AutoCAD que muestra la zona del espacio de dibujo que se corresponde con el área de designación del tablero.

1.1.2        Operaciones de digitalización

Las operaciones de digitalización consisten básicamente en digitalizar puntossobre el tablero. Para digitalizar un punto, sitúe el visor del cursor del tablero apuntando con la cruceta en el punto y pulse el botón principal del cursor (normalmente numerado con "0").

Contorno exterior

Para digitalizar el contorno exterior del patrón, active el comando Contorno del menú de tablero. El programa solicitará en la línea de comandos el punto inicial.

      Punto inicial:

Se digitalizará el primer punto del contorno exterior.



tras lo cual se mostrará la siguiente solicitud:

      curVa/desHacer/Cerrar patrón/Salir/<Punto final de línea>:

Opción Recta

Es la opción por defecto cuando se inicia el comando Contorno. Simplemente digitalice el punto final del elemento recto, y en pantalla se mostrará el elemento creado. El programa volverá a mostrar la misma solicitud.



Opción Curva

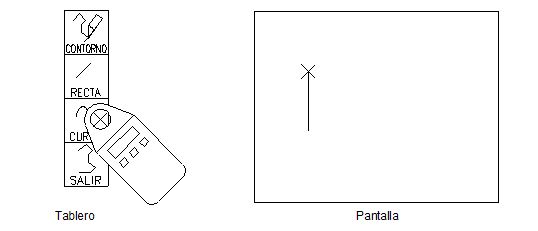

Para digitalizar un elemento curvo, active la opción Curva del menú de tablero. Al hacerlo, el programa muestra en pantalla una marca en el que será punto inicial de la curva, que coincide con el punto final del elemento anterior o con el punto inicial del patrón si la curva es el primer elemento.



En la línea de comandos se muestra la solicitud:

      Línea/desHacer/Salir/<Primer punto intermedio de la curva>:

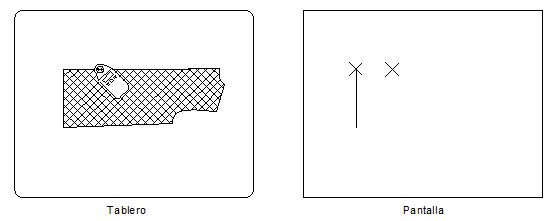

Digitalice el primer punto intermedio de la curva





 A continuación, el programa solicita los siguientes puntos de la curva.

Cerrar patrón/desHacer/<Siguiente punto intermedio o INTRO para terminar curva>:

Digitalice los siguientes puntos de la curva incluyendo el punto final. En la pantalla se muestra una marca en cada punto de la curva digitalizado.





Para finalizar la curva, pulse el botón 1 del cursor (equivalente al INTRO). La curva se mostrará en pantalla.



Una vez finalizada una curva. la opción Curva sigue activa, por lo que el programa vuelve a mostrar la solicitud:

      Línea/desHacer/Salir/<Primer punto intermedio de la curva>:

Si el siguiente elemento es otra curva, puede comenzar directamente a digitalizar sus puntos. Si el siguiente elemento es una recta, deberá activar la opción Rectaen el menú de tablero.

Observación    Procure no digitalizar más puntos intermedios de los necesarios para definir correctamente la curva. Un exceso de puntos puede llegar a ser incluso contraproducente, ya que trasladaría al ordenador las imperfecciones del patrón o las imprecisiones al digitalizar los puntos.
Determinar el número idóneo de puntos exige cierta práctica. Como norma general, sitúe puntos intermedios en aquellas partes en la que se produzcan cambios apreciables de la curvatura.

Opción Deshacer

Se utiliza para retroceder en la secuencia de digitalización anulando el último punto o el último elemento digitalizados.

·         Si está activo el modo de digitalización de elementos rectos o está en el modo curva pero todavía no ha digitalizado ningún punto intermedio,Deshacer elimina el elemento anterior completo.

·         Si está activo el modo de digitalización de curvas y ya ha digitalizado algún punto intermedio, Deshacer anula el último punto.

Opción Cerrar

Esta opción se utiliza para cerrar un contorno, haciendo que el siguiente punto a digitalizar coincida con el primer punto del contorno.

Para cerrar un contorno con un elemento recto:



1.	Si el modo activo es "curva", active la opción Recta.
2.	Active la opción Cerrar.

Para cerrar un contorno con una curva:

1.	Si el modo activo es "recta", active la opción Curva.
2.	Digitalice los puntos intermedios de la curva. Deberá digitalizar al menos uno; de lo contrario, no podrá cerrar el patrón en curva.
3.	Active la opción Cerrar.

Opción Salir

La opción Salir se utiliza para finalizar el contorno sin cerrarlo. Este caso se puede dar cuando digitaliza sólo la mitad de un patrón que luego completará con el comando Simetría, o cuando digitaliza un patrón por partes.

Líneas auxiliares

Para digitalizar grupos de líneas auxiliares, active el comando Líneas auxiliaresdel menú de tablero.

Este comando funciona exactamente igual que el comando Contorno y por consiguiente, el procedimiento para crear las líneas auxiliares es idéntico. La única diferencia es que al crear un grupo de líneas auxiliares, deberá indicar a que patrón está asociado.

Para ello, el comando Líneas auxiliares, solicita en primer lugar:

      Designar patrón o INTRO para seleccionar el último:

Digitalice un punto del contorno exterior del patrón. Si pulsa INTRO o el botón nº 1 del cursor del tablero, se seleccionará el último contorno que haya creado o con el que haya realizado alguna otra operación.

Una vez designado el patrón, el comando continúa con las mismas solicitudes que el comando Contorno. Las opciones son las mismas y se activan con los mismos iconos del menú de tablero.

Piquetes

Patroneo permite digitalizar piquetes rectos y curvos.

Piquete recto

1.	Active el comando Piquete recto del menú de tablero. En la línea de comandos se mostrará la solicitud:       Curvo/desHacer/<Piquete recto -> Punto inicial>: Digitalice el punto en el que el piquete conecta con el contorno exterior.
2.	Piquete recto -> Punto final: Digitalice el otro extremo del piquete.
3.	Pulse el botón nº 1 de nuevo para terminar el comando o continúe añadiendo piquetes.

Piquete curvo

1.	Active el comando Piquete curvo del menú de tablero. En la línea de comandos se mostrará la solicitud:       Recto/desHacer/<Piquete curvo -> Punto inicial>: Digitalice el punto en el que el piquete conecta con el contorno exterior.
2.	Piquete curvo -> Punto siguiente o INTRO para terminar: Digitalice los puntos intermedios necesarios para trazar el piquete pulse el botón nº 1 del cursor para terminar.
3.	Pulse el botón nº 1 de nuevo para terminar el comando o continúe añadiendo piquetes.

Alternancia entre piquete recto y curvo

Después de añadir un piquete, y si aún no ha salido del comando, puede cambiar el tipo activando el comando correspondiente del menú de tablero, sin necesidad de volver a seleccionar el patrón.

Precisión del punto inicial

Al digitalizar el primer punto de un piquete, el programa busca automáticamente el punto del contorno exterior más cercano al punto digitalizado, por lo que no es preciso precisar mucho este punto para que el piquete quede perfectamente conectado con el contorno.

No obstante, puede darse el caso de que necesite añadir el piquete en un punto de escalado, para lo cual puede utilizar el modo de referencia Punto final que se puede activar desde el menú de tablero.

Observación    La digitalización es un medio muy rápido de añadir los piquetes al patrón. No obstante, si el patrón que se está digitalizando está deteriorado o los piquetes no están marcados con precisión, pude ser más conveniente utilizar el comando Piquetes del menú o la barra de herramientas Construcción y crearlos introduciendo las medidas.

Opción Deshacer

Si aún no ha salido del comando Piquete recto o Piquete curvo, puede eliminar los piquetes añadidos con la opción Deshacer del menú de tablero.

Hilo

Puede digitalizar la dirección y sentido del hilo del patrón e insertar la correspondiente marca en el patrón digital.

Aparte del carácter informativo que para el usuario tiene la marca de hilo, Patroneo lo tiene en cuenta a la hora de orientar los patrones en la marcada. Para ello, Patroneo reconoce dos tipos de marca de hilo:

·         Hilo sencillo: la marca es una flecha única, e indica que en la marcada, la pieza sólo puede tomar un sentido.

·         Hilo doble: la marca es una flecha doble. En la marcada, la orientación del patrón será la de la línea de la flecha, pero podrá tomar cualquiera de los dos sentidos.

Ambos comandos tienen la misma secuencia operativa:

1.	Active el comando Hilo sencillo o Hilo doble del menú de tablero. En la línea de comandos se mostrará la solicitud:       Designar patrón o INTRO para seleccionar el último: Digitalice un punto del contorno exterior del patrón. Si pulsa INTRO o el botón nº 1 del cursor del tablero, se seleccionará el último contorno que haya creado o con el que haya realizado alguna otra operación.
2.	Punto inicial: Digitalice el punto de inicio de la marca de hilo.
3.	Segundo punto: Digitalice el otro extremo de la marca. En el hilo sencillo, este segundo punto será el que determine el sentido.
